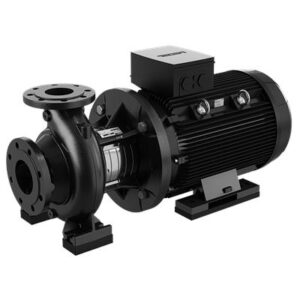

NK 100-250/274 BA2F2AESBQQEOW3

La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des
dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 16 avec des
dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement
radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier
et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie.
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied. La pompe et le moteur sont montés sur
un châssis commun.
Commandes:
Frequency converter: AUCUN
Capteur de pression: N
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 1475 mn-1
Débit nominal: 174.9 m³/h
Pompe avec moteur: O
Hmt nom.: 22.46 m
Diamètre réelle de la roue mobile: 274 mm
Diamètre nominal de la roue: 250
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B
Conception des paliers: Standard
Matériaux:
Corps de pompe: Fonte
EN-GJL-250
ASTM class 35
Bague d’usure: Laiton
Roue: Fonte
EN-GJL-200
ASTM class 30
Arbre: Stainless steel
EN 1.4301
AISI 304
Revêtement interne du corps de pompe: CED
Installation:
Maximum ambient temperature: 55 °C
Pression maximale de service: 16 bar
Norme raccordement tuyaux: EN 1092-2
Type raccordement d’entrée: DIN

Type raccordement de sortie: DIN
Taille raccordement d’entrée: DN 125
Taille raccordement de sortie: DN 100
Pression nominale pour le raccordement: PN 16
Type d'accouplement: Flexible avec entretoise
Base frame design: EN/ISO
Grouting: N
Donnée électrique:
Type moteur: SIEMENS
Classe de rendement IE: IE3
Puissance nominale - P2: 15 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-420D/660-725Y V
Courant nominal: 29,93-27,1/17,4-15,8 A
Intensité démarrage: 850-850 %
Cos phi - facteur de puissance: 0.82
Vitesse nominale: 1475 mn-1
Rendement: IE3 92,1%
Rendement moteur à pleine charge: 92.1-92.1 %
Rendement moteur à 3/4 charge: 92.3-92.3 %
Rendement moteur à 1/2 charge: 91.5-91.5 %
Nombre de pôles: 4
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 98957800
Autres:
Indice d’efficacité minimale, MEI ≥: 0.70
Poids net: 334 kg
Poids brut: 361 kg
Volume d'expédition: 0.742 m3
Pays d'origine: HU
Code douanier: 84137059
